技術參數

輸入電壓	220V±15%	380V±15%
額定功率（kW）	額定輸出電流（A）	額定輸出電流（A）
0.75	4.5	2.5
1.5	7	4
2.2	11	5.2
4		9
5.5		13
7.5		17

項目		規范
輸 出	額定輸出電壓	單相或三相 220V 輸入時，輸出三相 220V； 輸入三相 380V 時，輸出三相 380V（最大輸出電壓與輸入電源 電壓相同）
	連續運行電流	100% 額定輸出電流
	過載能力	150% 額定輸出電流 1 分鐘，180% 額定輸出電流 2 秒
	輸出頻率	V/F 控制 :0.50Hz~400Hz   開環矢量控制 : 0.50Hz~200Hz
電 源	額定輸入電壓	單相 220V、三相 220V、380V，50~60Hz?%
控 制 性 能	輸出電壓自動調整	AVR 功能有效時，在輸入電壓變動的情況下，輸出電壓基本不變， 保持恒定 V/f 值
	調制方式	優化空間電壓矢量 PWM 調制模式
	控制方式	開環矢量控制 ；V/F 控制
	運行命令給定方式	鍵盤給定；外部端子給定；通過串行通訊口由上位機給定
	頻率設定方式	主頻率給定有鍵盤數字設定、模擬設定、串行通訊口等 5 種方式
	輸出頻率精度	最大頻率值的 ?.1%
	輸出頻率分辨率	0.01Hz
	電壓 / 頻率特性	額定電壓 50%~100% 可調 , 基頻 50Hz 可調 ,5 種曲線控制模式
	速度控制精度	開環矢量控制：?.5% 額定轉速； （25℃ ?0℃）
	速度控制范圍	開環矢量控制：1：100
	起動轉矩	開環矢量控制：150% 額定輸出轉矩 /0.5Hz
	加、減速特性	0.1 秒 ~3600 秒 ( 程序運行可達 36000 秒 )
	制動轉矩	>20%
控 制 輸 入 輸 出 信 號	設定參考電壓輸出	1 路，+10V，5mA
	模擬輸入	1 路，0~10 V DC，10bit （VS） 1 路，0~20 mA DC，10bit （IS）
	模擬輸出	1 路，0~10V，輸出可編程，多種輸出量可選  （AO1）
	可編程接點輸入	6 路可編程，正 / 反轉，正 / 反轉點動、多段速度、多段加 / 減速 時間、自由停車、電壓 / 電流切換等 29 種功能可選
	光耦輸出	1 路，25 種運行狀態可選；最大輸出 DC48V/50mA
	可編程繼電器輸出	1 路，25 種運行狀態可選，觸點容量：250V AC /3A 或30V DC /1A
	串行通訊接口	RS-485 接口
標 準 功 能	電流限幅、轉矩提升、轉速追蹤、直流制動、停電再起動、轉差補償、 故障自動復位、頻率上下限限制、偏置頻率、起動頻率、跳躍頻 率、頻率增益、載波頻率調整、加 / 減速模式可調、電壓表輸出、 電流表輸出、多段速度、程序運行、擺頻運行、PI 閉環運行、比 例連動、遠距離控制，正反轉死區、頻率源選擇
保護功能	過壓、欠壓、過流、電流限幅、過載、過熱、電子熱過載繼電器、過壓失速、數據保護等
顯 示	四位數碼顯 (LED) 及狀態指示燈	參數設定：顯示參數號及參數值	功能代碼、數據、狀態
		運行顯示：顯示運行頻率、電流等
		故障顯示：顯示故障代碼
使 用 條 件	安裝場所	室內，海拔不高于 1000 米，無塵，無腐蝕性氣體，無日光直射
	適用環境	-10℃ ~+40℃（裸機為 -10℃ ~+50℃），20%~90%RH（無凝露）
	振動	小于 0.5g
	儲存方式	- 25℃ ~+65℃
	安裝方式	壁掛式
防護等級		IP20
冷卻方式		強迫風冷

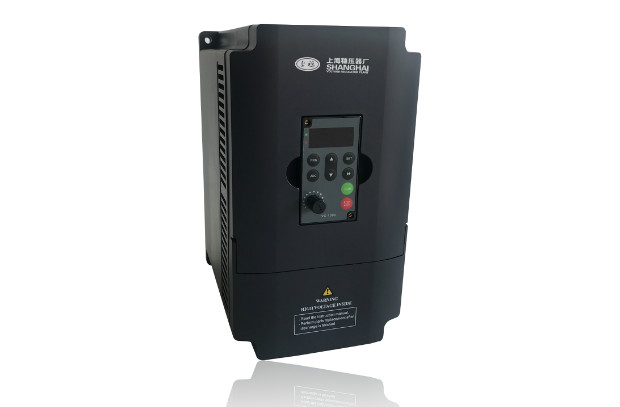

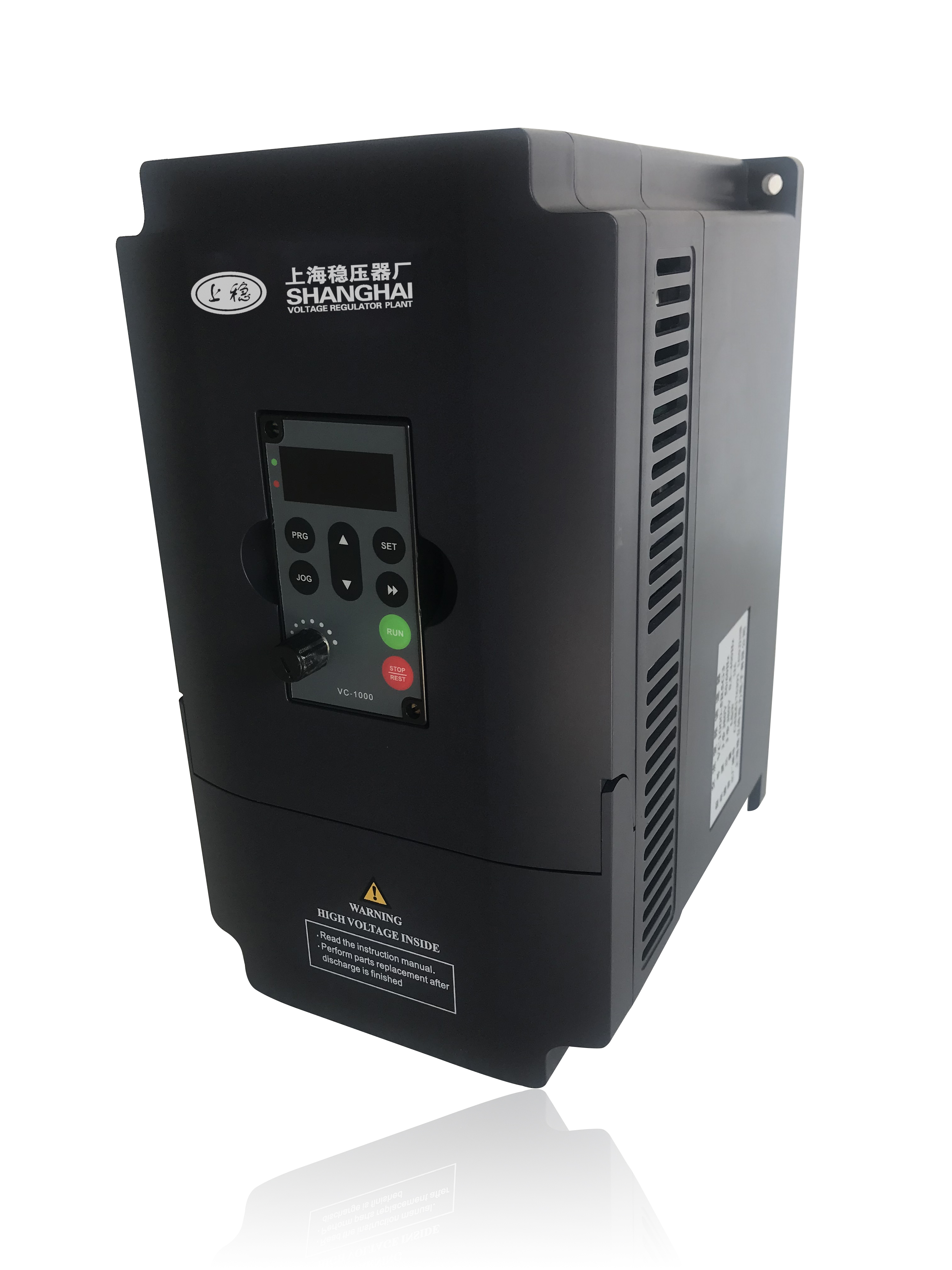

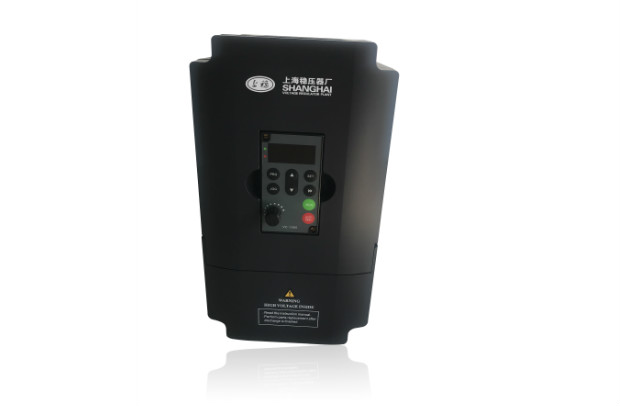

VC1000變頻器-技術文檔 2018-01-14
