輸入 |
穩壓范圍 |
常規三相304V-456V或寬范圍特別訂制 |
|
頻率 |
50HZ/60HZ |
|
|
輸出 |
額定電壓 |
相電壓220V |
|
中心電壓 |
±7℅可調整 |
|
|
穩壓精度 |
±（1-7）℅可選擇（常規為±2.5℅、高精度定制） |
|
|
響應時間 |
≤10ms |
|
|
穩定時間 |
≤100ms |
|
|
波形失真 |
不產生附加波形畸變（靜態） |
|
|
效率 |
50KVA及以下≥97℅、50KVA以上≥99℅ |
|
|
三相不平衡度 |
三相電壓自動平衡 |
|
|
延時輸出 |
先穩壓再輸出（保護設備不受沖擊） |
|
|
過壓 |
輸出相電壓低于10℅（245V），切斷輸出或不間斷轉向旁路 |
|
|
欠壓 |
輸出相電壓低于10℅（195V），切斷輸出或不間斷轉向旁路 |
|
|
保護 |
缺相 |
具備（自動切斷） |
|
過載 |
電子檢測，過載1分鐘左右切斷輸出 |
|
|
過流 |
電子檢測和斷路器雙重保護 |
|
|
短路 |
電子檢測和斷路器雙重保護 |
|
|
旁路 |
人工或不間斷自動旁路 |
|
|
指示 |
電壓 |
A、B、C、∑ABC三相分別具有真有效值數字顯示 |
|
電流 |
A、B、C、∑ABC三相分別具有真有效值數字顯示 |
|
|
工作狀態 |
穩壓狀態/市電狀態 |
|
|
異常 |
過壓、欠壓、過載、保險絲斷 |
|
|
工作方式 |
|
具有穩壓和市電兩種工作方式 |
|
電壓調整方式 |
|
同調、分調、自動判別 |
|
過載能力 |
|
5倍額定電流1秒鐘 |
| 型號 | 穩壓范圍 (V) | 額定容量 (KVA) | 額定電流 (A) | 機柜外形尺寸（mm)寬X厚X高 W x D x H | 重量（kg） |
| SBW-W-10 | 三相±20％ | 10 | 15 | 350×600×750 | 54 |
| SBW-W-20 | 20 | 30 | (帶鎖定輪子) | 85 | |
| SBW-W-30 | 30 | 46 | 114 | ||
| SBW-W-50 | 50 | 76 | 390×650×870(帶鎖定輪子) | 150 | |
| SBW-W-80 | 80 | 121 | 460×650×1200 | 220 | |
| SBW-W-100 | 100 | 152 | 240 | ||
| SBW-W-120 | 120 | 182 | 264 | ||
| SBW-W-150 | 150 | 228 | 760×660×1600 | 350 | |
| SBW-W-180 | 180 | 273 | 387 | ||
| SBW-W-200 | 200 | 300 | 410 | ||
| SBW-W-225 | 225 | 342 | 425 | ||
| SBW-W-250 | 250 | 380 | 1100×800×2000 | 615 | |
| SBW-W-320 | 320 | 486 | 700 | ||
| SBW-W-400 | 400 | 608 | 760 | ||
| SBW-W-500 | 500 | 760 | 810 | ||
| SBW-W-600 | 600 | 912 | 1145 | ||
| SBW-W-800 | 800 | 1216 | 1500×900×2100 | ||
| SBW-W-1000 | 1000 | 1520 | |||
| SBW-W-1200 | 1200 | 1824 | 1800×1000×2100 | ||
| SBW-W-1400 | 1400 | 2127 | 2400×1000×2100 | ||
| SBW-W-1600 | 1600 | 2431 |
SBW-W系列無觸點交流穩壓器是我公司引進、吸收國外先進技術，同時結合我國國情，為穩定交流電壓而設計的新一代智能型快速節能穩壓電源。該穩壓器中央控制系統 采用單片機智能控制，并配以多語言液晶顯示，突出表現本設備的安全性、穩定性、節能性和人性化的人機界面。同傳統補償式穩壓器比較，SBW-W系列無觸點穩壓器具有智能控制與顯示、快速穩壓、靜音節能三大顯著優點。
SBW補償式交流穩壓器、SBW-W交流無觸點穩壓器優缺點比較
|
對比項目 |
SBW補償式交流穩壓器 |
SBW-W無觸點穩壓器 |
備注 |
|
|
|
||||
|

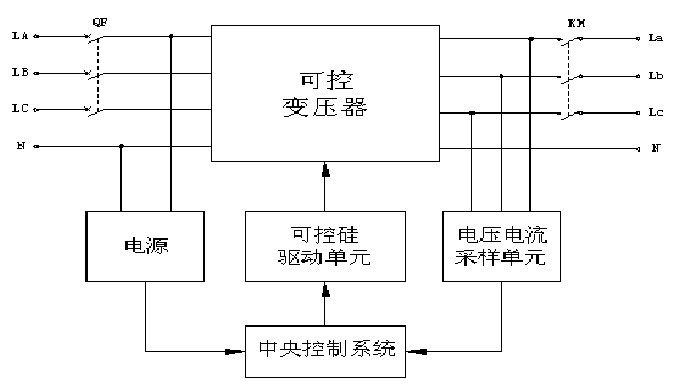

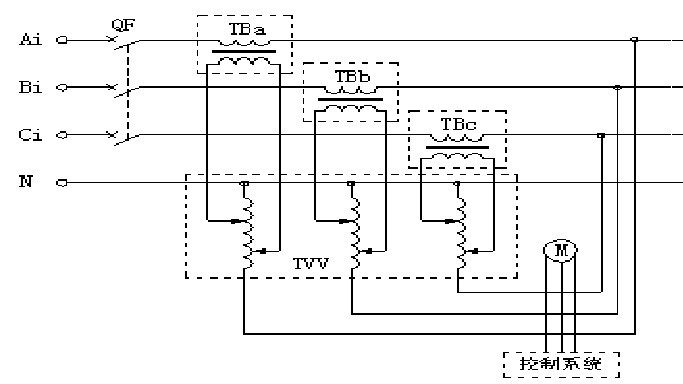

工作原理 |
|
|
SBW-W交流無觸點穩壓器因此具有：智能控制與顯示、快速穩壓、靜音節能三大顯著優點。 |
|
|
|
||||
|
控制及顯示 |
模擬控制， |
12位高速AD采集，每周波采集128點，單片機數字處理及真有效值計算，控制精確無誤 ，大規模可編程邏輯器件與單片機的完美配合。 |
|
|
|
|
||||
|
響應時間 |
模擬信號采集及處理 |
12位高速AD采集，每周波采集128點，單片機高速處理。 |
有廠家為模擬控制方式，響應時間不能達到快速要求 |
|
|
|
||||
|
穩定時間（輸入電壓突變10%） |
1s左右（JB/T7620-1994規定） |
≤100ms（YD/T1270-2003規定） |
很多廠家因控制及環流問題，穩定時間接近補償式，遠不能達到標準規定≤100ms的要求 |
|
|
|
||||
|
噪 音 |
≤55分貝 |
≤50分貝 具有靜音特點 |
|
|
|
效率 |
損耗主要由補償變壓器、調壓變壓器兩部分組成。 |
損耗主要由補償變壓器產生，同一廠家按相同工藝生產損耗降低近一半。 |
|
|
|
|
||||
|
調壓方式 |
統調或分調只能選擇其一 |
統分調兼得：分調調壓，可隨意設置統調、分調（上穩特有功能），具有三相電壓自動平衡功能，可有效克服中心點漂移 |
|
|
|
抗諧波功能 |
需要增加濾波控制電路 |
12位高速AD采集，每周波采集128點，單片機高速處理，數字濾波功能，在嚴重諧波干擾時仍可安全穩定運行 |
|
|
|
故障保護 |
故障切斷輸出 |
有故障切斷輸出或不間斷自動旁路工作兩種模式供選擇 |
|
|
|
旁路功能 |
手動旁路供電 |
有不間斷自動旁路功能 |
|
|
|
維護周期 |
3-6個月檢查維護一次，檢查碳刷壓力及接觸情況，清理灰塵及積碳 |
可以免維護：1年檢查一次接線有無過熱松動現象，清理灰塵污垢 |
|
|
|
穩壓精度 |
±1-5%可調 常規±3% |
±1.5-7%可設置 常規±2.5% |
|
SBW-W系列智能大功率交流無觸點穩壓器可廣泛運用于工農業、交通、郵電通訊、油田、鐵路、學校、醫院、賓館、國防、科研等一切需要電壓穩定的場所，是傳統SBW系列補償式穩壓器的全面替代產品。
SBW-W智能無觸點穩壓器應在室內使用，正常使用條件為：
1、環境溫度：-10℃-45℃
2、海拔高度：＜1000M
3、相對濕度：20﹪-90%
4、無嚴重影響穩壓器絕緣的氣體，蒸汽、化學沉積、灰塵、污垢及其其它爆炸和腐蝕性介質。
5、安裝場所無嚴重振動或顛簸。
