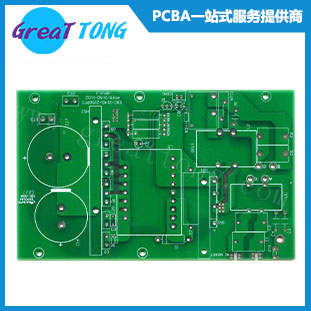

1. 單面板（Single-Sided Boards）
我們剛剛提到過，在最基本的
PCB上，零件集中在其中一面，導線則集中在另一面上。因為導線只出現在其中一面，所以我們就稱這種PCB叫作單面板（Single-sided）。因為單面板在設計線路上有許多嚴格的限制（因為只有一面，佈線間不能交叉而必須繞獨自的路徑），所以只有早期的電路才使用這類的板子。

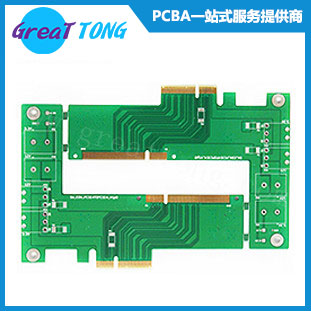

2. 雙面板（Double-Sided Boards）
這種電路板的兩面都有佈線。不過要用上兩面的導線，必須要在兩面間有適當?shù)碾娐愤B接才行。這種電路間的「橋梁」叫做導孔。導孔是在PCB上，充滿或涂上金屬的小洞，它可以與兩面的導線相連接。因為雙面板的面積比單面板大了一倍，而且因為佈線可以互相交錯（可以繞到另一面），它更適合用在比單面板更複雜的電路上。
3. 多層板（Multi-Layer Boards）
為了增加可以佈線的面積，多層板用上了更多單或雙面的佈線板。多層板使用數片雙面板，并在每層板間放進一層絕緣層后黏牢（壓合）。板子的層數就代表了有幾層獨立的佈線層，通常層數都是偶數，并且包含最外側的兩層。大部分的主機板都是4到8層的結構，不過技術上可以做到近100層的PCB板。大型的超級電腦大多使用相當多層的主機板，不過因為這類電腦已經可以用許多普通電腦的群組代替，超多層板已經漸漸不被使用了。因為PCB中的各層都緊密的結合，一般不太容易看出實際數目，不過如果您仔細觀察主機板，也許可以看出來。
我們剛剛提到的導孔，如果應用在雙面板上，那么一定都是打穿整個板子。不過在多層板當中，如果您只想連接其中一些線路，那么導孔可能會浪費一些其他層的線路空間。埋孔（Buried vias）和盲孔（Blind vias）技術可以避免這個問題，因為它們只穿透其中幾層。盲孔是將幾層內部PCB與表面PCB連接，不須穿透整個板子。埋孔則只連接內部的PCB，所以光是從表面是看不出來的。
在多層板PCB中，整層都直接連接上地線與電源。所以我們將各層分類為訊號層（Signal），電源層（Power）或是地線層（Ground）。如果PCB上的零件需要不同的電源供應，通常這類PCB會有兩層以上的電源與地線層。
