在電子制造行業，SMT貼片工藝中，PCB拼板設計是一項極為關鍵的步驟。通過優化PCB拼板設計，不僅可以提升生產效率，減少人工干預，還能降低材料浪費和制造成本。因此，合理的拼板設計對于提高生產效率和產品質量具有重要意義。
一、PCB拼板設計的基本概念及其重要性

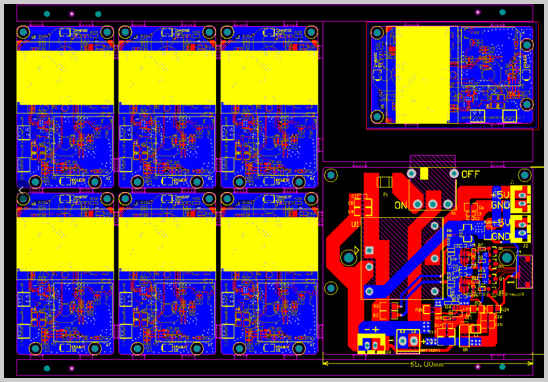

PCB拼板設計是指將多個小型PCB設計在同一個大板上，以便于在SMT貼片加工過程中能夠同時處理多個PCB，從而提高效率。由于SMT生產線的貼片機一次能處理多片PCB，因此將多個相同或不同的小板拼接到一起，可以大幅減少生產過程中的換板和調機次數，顯著提高生產速度。
拼板設計的重要性表現在以下幾個方面：
1. 提高SMT效率：通過拼板，貼片機可以在一次作業中處理多個PCB，減少了頻繁換板的時間，提高了機器的利用率。
2. 降低制造成本：拼板減少了PCB邊緣材料的浪費，有效利用了生產材料，降低了成本。
3. 便于后續工序操作：拼板設計不僅有助于SMT工藝，還可以簡化焊接、組裝等后續工藝，提升整體生產效率。
二、通過合理拼板設計優化SMT貼片流程
要優化SMT貼片流程，合理的拼板設計至關重要。以下是一些通過拼板設計提升SMT貼片效率的具體方法：
1. 確定拼板的尺寸
拼板的整體尺寸對SMT貼片流程有直接影響。拼板尺寸過大或過小都會對設備的穩定性、操作便捷性產生影響。通常，拼板尺寸應符合生產設備的規格要求，并優化至貼片機的最佳處理范圍。
- 對于SMT貼片機而言，常見的拼板尺寸通常控制在250mm × 200mm或300mm × 250mm之間，具體尺寸取決于生產設備的能力。
- 確保拼板尺寸符合SMT機臺托板、PCB輸送軌道等設備的要求，以避免在生產中產生不必要的調整和停機。
2. 優化拼板間距及連接方式
拼板間距是設計時需要重點考慮的因素。一般情況下，拼板間的距離設置在1.6mm至3mm，這個距離可以確保切割方便，同時不會影響元件的貼裝位置和效率。此外，合理的拼板連接方式也非常重要，常見的方式有V-Cut、鼠槽（Tab-routing）等。
- V-Cut：V-Cut拼板方式適用于規則矩形的拼板設計，通過在拼板之間進行部分切割，便于后期通過簡單的折斷進行分離，適合大批量生產。
- 鼠槽（Tab-routing）：鼠槽拼板方式適用于不規則形狀或需要更精準的切割時，拼板邊緣留有切割孔位，后期通過機械方式分板，分板效果更好，但工藝復雜度較高。
3. 拼板方向與元件貼裝方向一致
拼板設計時，需要確保每個小板的元件貼裝方向盡量一致，尤其是兩側元件較多時。這是因?yàn)镾MT貼片機有固定的貼裝順序和角度，統一方向可以減少貼片頭的移動次數，提高貼片速度。
- 在設計時，確保拼板中的所有小板保持相同的方向，以免在貼片過程中需要旋轉板子，影響生產效率。
- 如果PCB元件布局較為復雜，特別是BGA封裝元件，需要確保貼裝的角度最優，以避免在貼片時出現誤差。
4. 注意焊盤設計與過孔處理
焊盤設計和過孔設計的合理性會直接影響到SMT的貼片質量和效率。在拼板設計中，應避免焊盤過于靠近拼板邊緣，否則在分板時容易損壞焊盤或造成短路風險。
- 焊盤應與板邊至少保持1mm以上的距離，以避免分板時焊盤受到破壞。
- 對于需要在SMT中通過過孔貼裝的元件，建議采用塞孔或覆蓋的方式，以避免焊膏流入孔內，影響貼片效果。
三、拼板設計中的關鍵因素
在拼板設計中，除了拼板尺寸、元件方向和焊盤設計外，還有幾個重要的因素需要特別注意：
1. 板邊工藝要求
拼板的板邊工藝通常會影響PCB的貼裝效果。大多數SMT設備需要PCB的兩邊留有5mm左右的板邊，以便于設備的夾具夾持。板邊的設計應確保不占用元件區域，同時保證足夠的強度。
2. 元件分布與熱平衡
在拼板設計中，要注意元件分布的均勻性，避免所有的熱源元件集中在同一區域，這會導致局部過熱問題。在回流焊工藝中，如果元件分布不均勻，溫度控制難度會增加，進而影響焊接效果和產品質量。因此，確保熱平衡是拼板設計中重要的考慮因素。
3. 測試點設計
拼板上的每個小板都需要設計測試點，以便于生產完成后進行電氣測試。測試點的設計要合理安排，不僅要保證測試的準確性，還要確保不會影響到其他工藝流程。
合理的PCB拼板設計不僅能有效提升SMT貼片的生產效率，還可以降低成本、提高產品質量。在拼板設計中，需要綜合考慮拼板尺寸、元件方向、焊盤設計、熱平衡和測試點等多個因素。通過優化這些設計細節，企業能夠在實際生產中獲得更好的效果。如果您在PCB拼板設計上有任何問題，深圳宏力捷電子將為您提供專業的設計和生產服務，助您實現高效的SMT貼片生產。
