前面的篇幅深圳宏力捷花了許多時間來談?wù)摗?a href="http://www.shoushen520.com/archives/view-1191-1.html" target="_blank">如何加強PCBA的結合力」，以及「如何增強電子產品抵抗應力的能力」等，現在我們終于可以開始來談?wù)勗斐葿GA焊錫破裂的最大兇手『應力』。



所謂知己知彼方能百戰百勝，想要徹底解決BGA焊錫破裂的問題，就必須要了解「應力來自何處?」才能對癥下藥避免或降低應力的影響，不解決應力問題，其他的努力都只能事倍功半，就像整治河水犯濫，疏通永遠比圍堵來得有效。



應力又可以分為內應力及外應力兩種，內應力屬于潛變的長期信賴度問題，本文基本上不談?wù)搩?nèi)應力，而僅針對「外應力」來探討。對于焊錫來說，應力其實無所不在，而應力對焊錫破裂的最大影響就是造成「板彎」，早期的時候電路板的厚度大概都設計在1.6mm以上，而且電子零件也還算大顆及強壯，對于PCBA組裝所造成的彎曲應力也都還在可以承受的范圍內，但隨著手機的風行，電路板的厚度也越來越薄，而太簿的電路板只要稍微用點力就會被彎曲，再加上BGA的錫球直徑也是越做越小，對于應力的承受能力也就越來越差。

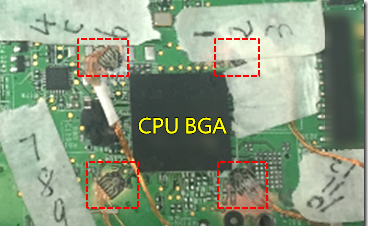

還好現在的科技也跟著發達，現在想要了解應力如何作用在電路板以致造成板彎，可以事先利用電腦CAD來模擬，不過模擬需要輸入許多的假設條件，所以結果也通常與事實有些差距，不過還是可以參考。等到板子實際做出來之后，其實還可以利用應變應力計(strain-stress gage)來量測各種PCBA組裝狀況下電路板承受的實際應力。



所以，如果你們公司的產品于生產過程中經常碰到BGA焊錫開裂或是MLCC電容破裂的問題，深圳宏力捷強烈建議你一定要使用應變計(strain-stress gage)來量測各種PCBA組裝及測試制程中所引起的應力大小，然后針對應力超標的制程進行改善。
